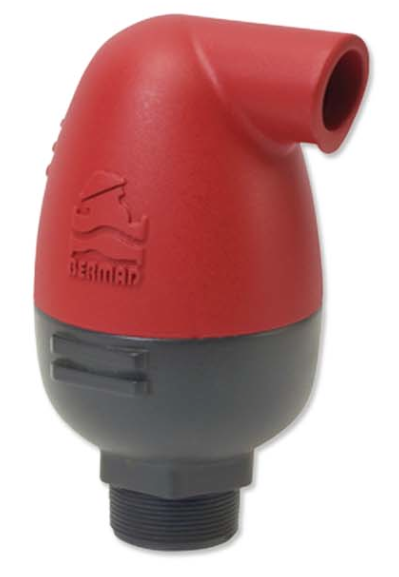

Клапан повітряний комбінований C-10 1" Bermad (Ізраїль)

Клапан повітряний комбінований C-10 1" Bermad (Ізраїль)

все найцікавіше тут - autorainpro.com.ua

відповіді на запитання тут - +38 097 808 17 40

Комбіновані повітряні клапани Bermad.

Опис

Цей клапан спроектований для ефективного видалення великої кількості повітря з невеликих мереж водопостачання, фільтрів, баків та інших пристроїв, де повітря може перешкодити роботі.
Призначення клапана:
• Видалення великої кількості повітря, що рухається з високою швидкістю при первинному заповненні системи
• Впуск повітря при випорожненні труб, підтримка атмосферного тиску в трубах, запобігання "схлопуванню" та кавітаційних пошкоджень трубопроводів
• Видалення повітря із системи, що знаходиться під тиском.

Опис клапана

Ущільнення забезпечують повну герметичність клапана за будь-яких умов, включаючи низький тиск. Аеродинамічна конструкція поплавця забезпечує рух повітря з дуже високою швидкістю.

Поплавець не перекриває прохід повітря раніше, ніж вода досягне клапана. Різьбове відведення на виході з клапана дозволяє різноманітне підключення дренажної труби.

Клапан складається всього з декількох деталей, що забезпечує легке розбирання та складання під час обслуговування.

Порядок роботи

Заповнення трубопроводу:

Під час процесу заповнення трубопроводу великий об'єм повітря витісняється через отвір повітряного кінетичного клапана.

Після того, як вода надходить до камери клапана, поплавець спливає вгору і перекриває "кінетичний" отвір. Унікальна аеродинамічна конструкція корпусу клапана і поплавця гарантує, що отвір не може бути закритий до тих пір, поки вода не досягне поплавця.

Робота під тиском:

Під час роботи під тиском у трубопроводі повітря накопичується у верхній частині камери повітряного клапана, в результаті чого поплавок прагнути вниз. Автоматична діафрагма відкривається та накопичене повітря випускається. Після того, як повітря виходить, рівень води піднімає поплавець, викликаючи автоматичне закриття отвору.

Випорожнення трубопроводу:

Коли трубопровід зливають створюється негативний диференціальний тиск (вакуум), внаслідок чого атмосферне повітря штовхає поплавець вниз. Кінетичний отвір залишається відкритим і повітря надходить у камеру клапана, запобігаючи утворенню вакууму в трубі.

Опції:

Захист від сплесків (SP):

Анти-слем пристрій встановлений на виході повітряного клапана. У разі стрибків тиску воно частково закриває отвір клапана. Об'єм води, що надходить, уповільнюється внаслідок опору тиску висхідного повітря в клапані.

Захист від проникнення (IP):

Попередження притоку води це нормально закритий зворотний клапан, встановлений на виході з клапана і запобігає потіку атмосферного повітря клапан.

Клапана Bermad C10 працюють у трьох режимах:

Видалення великої кількості повітря, що рухається з високою швидкістю під час заповнення трубопроводу. Коли вода досягає клапана, головний поплавець піднімається та перекриває прохід.

Впуск повітря в трубопровід, коли тиск у ньому нижче атмосферного. Різниця тисків змушує основний поплавець опуститися в положення "відкрито", дозволяючи впуск повітря в систему.

Видалення повітря із системи, що знаходиться під тиском. Невеликі кількості повітря, що виділяється, збираються у високих точках трубопроводу і верхній частині клапана. Повітря, що знаходиться під тиском, витісняє воду. Головний поплавець опускається разом із рівнем води. У певному положенні він штовхає донизу невеликий поплавець, який частково відкриває прохід повітря. Повітря, що знаходиться під тиском, виходить в атмосферу, поплавець знову піднімає затвор і перекриває прохід.

Технічна специфікація
• Робочий тиск від 0,2 до 16 атмосфер
• Різьбове з'єднання 1"
• Потік повітря навіть при критичній швидкості, що виникає при тиску в трубопроводі 0,9атм, не перекриє клапан передчасно
• Конструктивні матеріали:
- Корпус з поліаміду, посиленого скловолокном та стійкого до ультрафіолетового випромінювання (GRP)
- Внутрішні деталі із пластмас, стійких до корозії, та із синтетичної гуми
• Повністю відкритий клапан забезпечує потік повітря 130 м3/годину при тиску в трубопроводі в 0,4атм.

Виробник: Ізраїль
